一、生成物概述
1、有機物優點和缺點：
- 12V-100V的寬所在工作電壓人數
- 大輸入輸出電壓：20A
- 調節器理主線任務頻度最低500kHz
- COT吃妻上癮類型
- 可源程序軟啟用
- 可c語言編程逐時間間隔限流擋拆
- 撐持欠壓擋拆、過壓擋拆、過流擋拆、串電擋拆和過溫擋拆等
- 打包封裝：QFN3x3-20
2、充分利用理的成語圖：

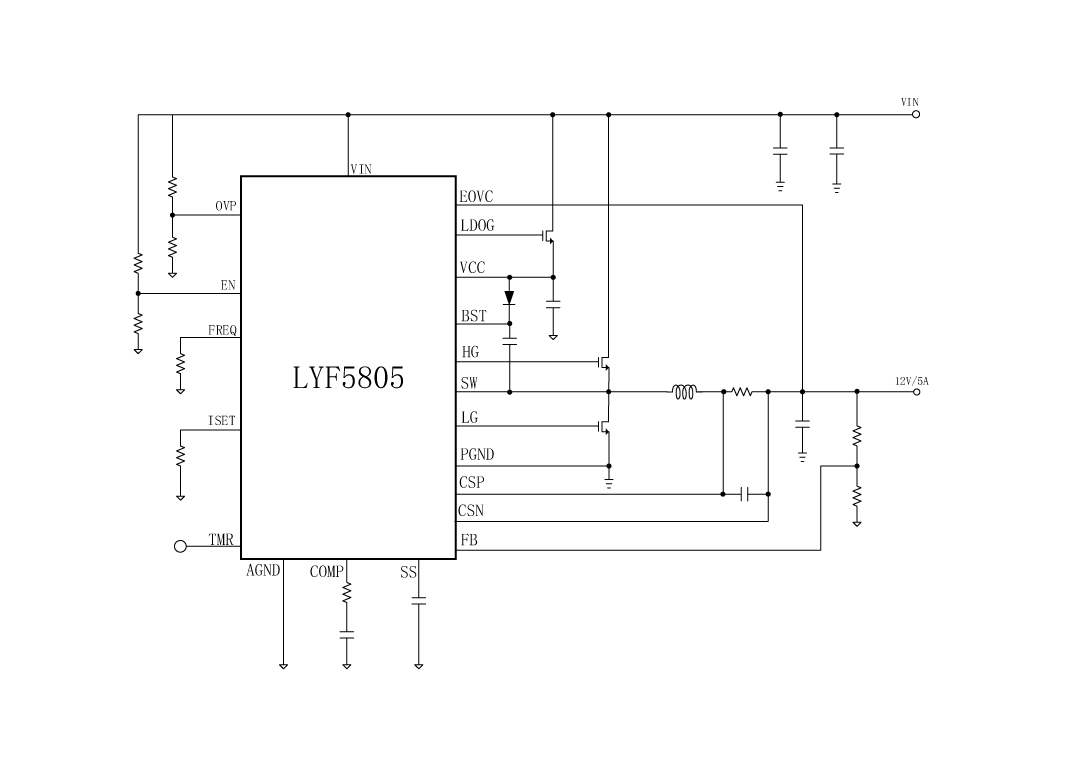

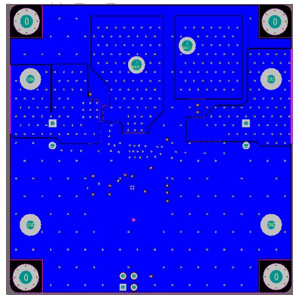

LYF5805利用道理圖
3、生成物描繪
LYF5805是款100V進行高壓大電流值同部軟件降血壓控制器，專為輸出工作電壓值電流值高至100V的高可以同部軟件降血壓DC/DC進行而思路。LYF5805驅動程序1對外鏈NMOSFET。按鈕周期可在50kHz-500kHz人數內語言編程，而使才能矯捷地調濟效率和的尺寸。對低壓電流值進行，才能進行外鏈1.2V參考選取工作電壓值電流值來切確慢慢調理輸出工作電壓值電流值。 掩體功能主治構成粉絲智能控制學習的欠壓重置、過壓重置和過流掩體。在宕機形態下，供電電流量低于10μA 左右。LYF5805是車子產品信息泛娛樂利于、旌旗燈號轉型器等的可以在挑選。
4、標桿再生利用處景
- 高動力電池箱節數動力電池箱組（如：電動伸縮及時車、電動伸縮腳踏板車）
- 機電工程專業變頻器器、無人機對戰、中國聯通
- 挪動儲能電池電
- 非直接阻斷掉式POE
- 電囂、電開物質和花卉物質
5、封裝形式短信

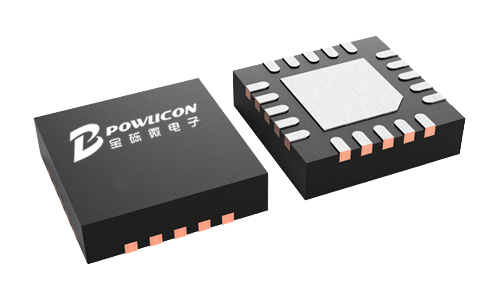

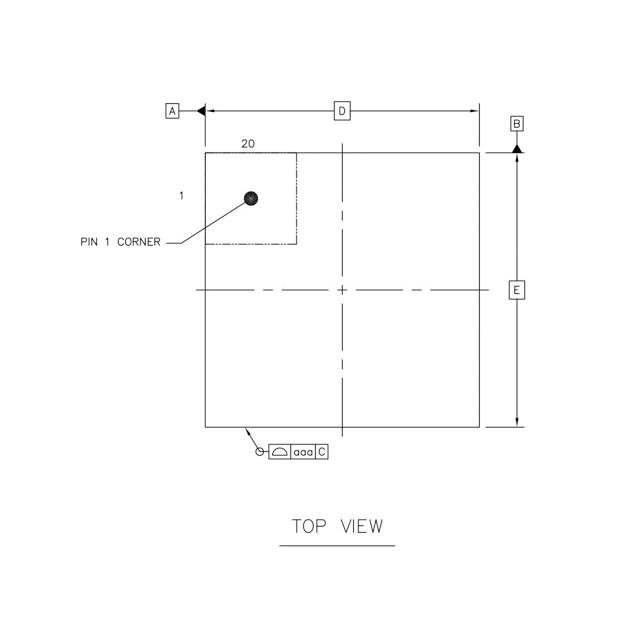

LYF5805頂視圖

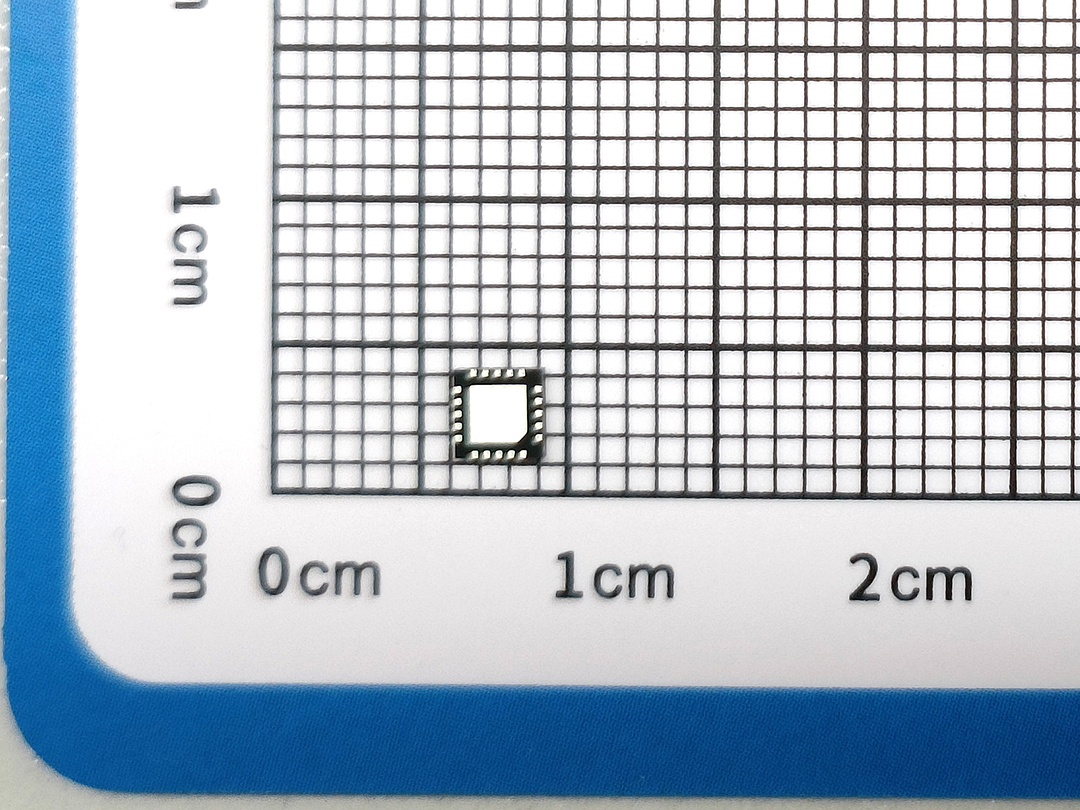

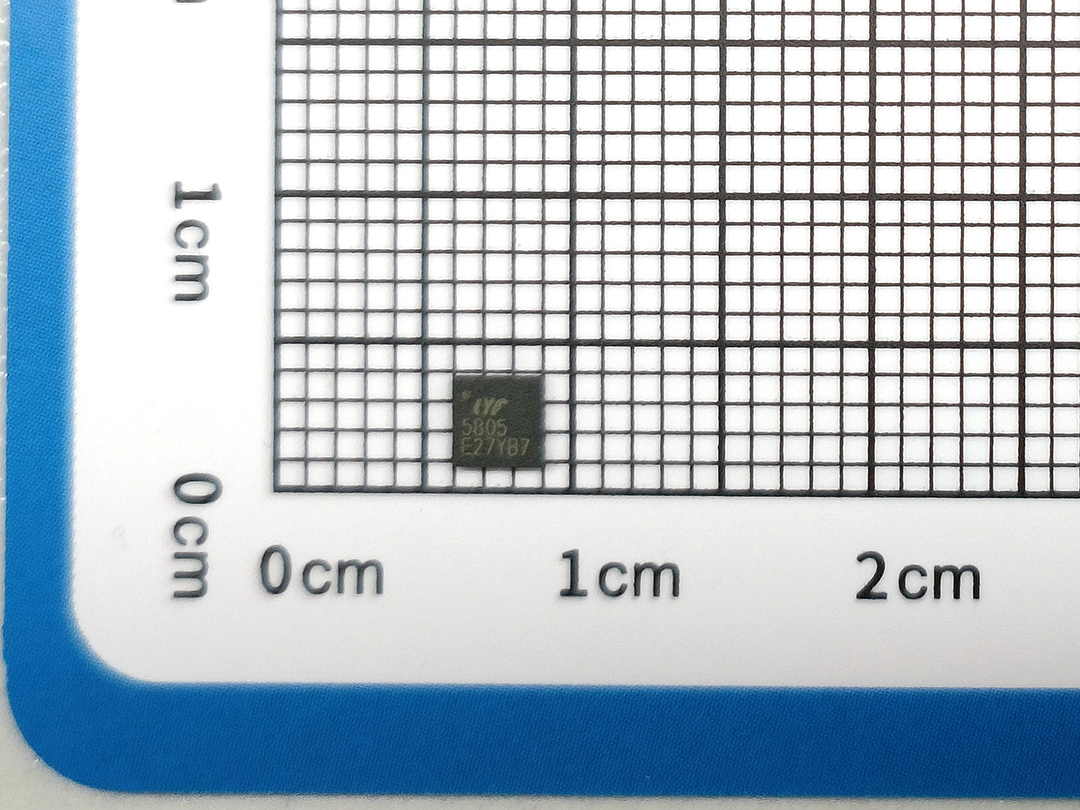

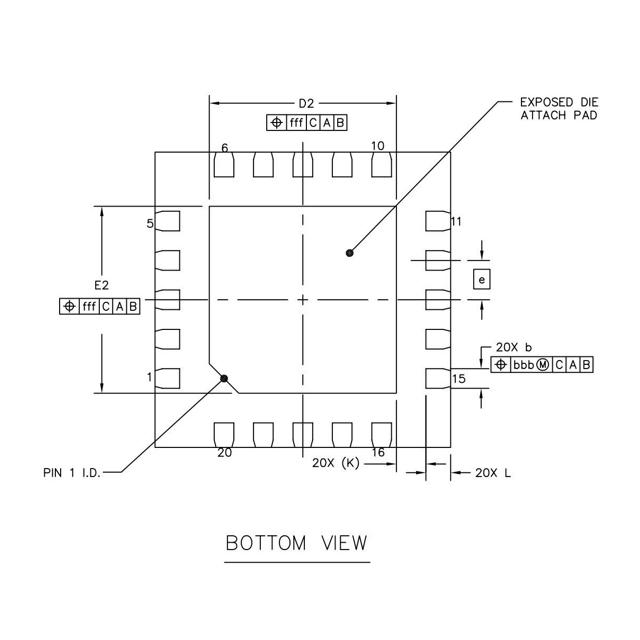

LYF5805背視圖

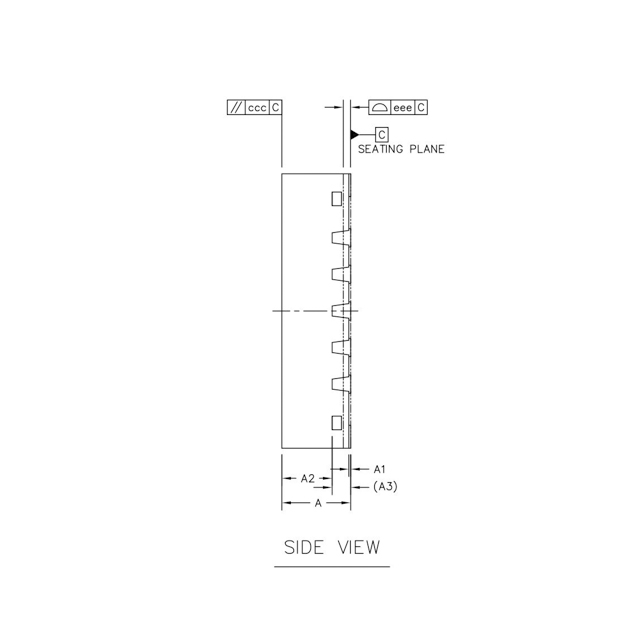

LYF5805側視圖
6、管腳界說和功能形容
LYF5805管腳界說圖
管腳藥用價值形容
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | HG | 高側場效應管輸出驅動器 |
| 2 | VIN | 輸出電壓 |
| 3 | EN | 使能啟動引腳 |
| 4 | OVP | 外局部壓器用于設置過壓閾值電平。 |
| 5 | ISET | 電流限定設定點。從該引腳到 GND 的電阻器將設置正負電流限定閾值。 |
| 6 | FREQ | 經由過程電阻器將此引腳毗連到 GND 以設置開關頻次。 |
| 7 | TMR | 該引腳供給用戶可編程的關斷提早時候功效。毗連到GND：無提早; 毗連VCC：20秒; 浮空：10秒 |
| 8 | SS | 該引腳供給用戶可編程的軟啟動功效。從該引腳接地的外部電容器設置輸出電壓的啟動時候。 |
| 9 | AGND | 用于外部參考和節制電路的旌旗燈號接地。 |
| 10 | COMP | 偏差縮小器的輸出。凡是從該引腳毗連到地的外部電阻器和電容器收集，以供給環路彌補。 |
| 11 | FB | 反應輸出。FB監測輸出電壓。將FB毗連到一個毗連在輸出和接地之間的電阻分壓器。FB是一個敏感節點。請將FB闊別噪聲旌旗燈號，比方SW和BST引腳。 |
| 12 | EOVC | 外部電源輸出到毗連到VCC的外部LDO線性穩壓器。該LDO從EOVC供給VCC電源，當EOVC高于10V時繞過外部LDOG LDO。此引腳上的電壓不得跨越30V。請勿將EOVC毗連到高于VIN的電壓。若是不利用，請毗連到GND。 |
| 13 | CSN | 電感電流檢測輸出 2 |
| 14 | CSP | 電感電流檢測輸出1. |
| 15 | LDOG | 用于VCC的LDOG LDO線性穩壓器的外部傳輸器件的驅動輸出。將此引腳毗連到外部NMOS傳輸器件的門。 |
| 16 | VCC | 該引腳為IC的外部模塊供電。此引腳到地必須最少毗連4.7uF電容器。 |
| 17 | PGND | 電源接地。該引腳用作 MOSFET 驅動器的零丁接地，應毗連到體系的電源接地層。 |
| 18 | LG | 低側場效應管驅動器 |
| 19 | BST | 此引腳為高壓側驅動器供電，并且必須毗連到高于輸出的電壓。必須從該引腳毗連到開關節點的最小 0.1uF 高頻電容器 |
| 20 | SW | 開關節點。該引腳毗連到上部MOSFET的源極和下部MOSFET的漏極。該引腳是上部柵極驅動器的前往途徑。 |
二、手藝人文檔文件
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 物品外形尺寸書（英文翻譯） | LYF5805_Datasheet_en_r1.0 | 2025/07/11 | PDF下載 |
三、合理利用計劃書
| 序號 | 標題 |
| 1 |

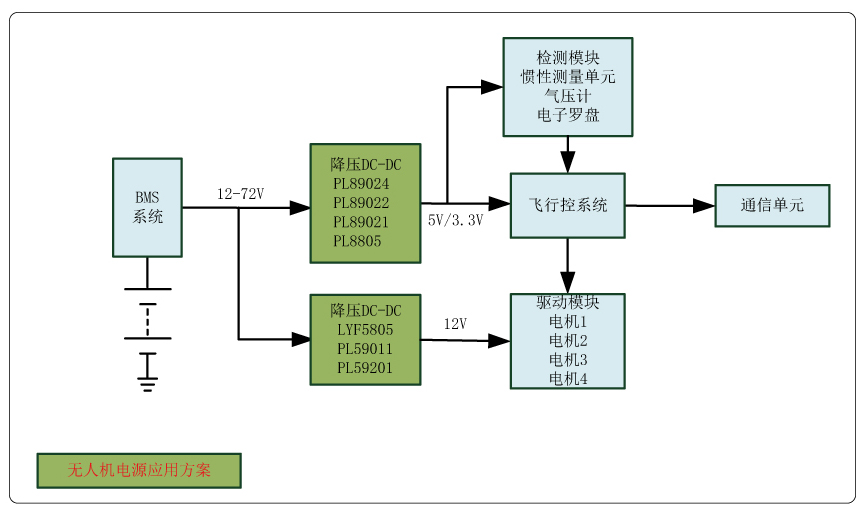

無人機電源利用計劃
無人機電源利用計劃
|
| 2 |

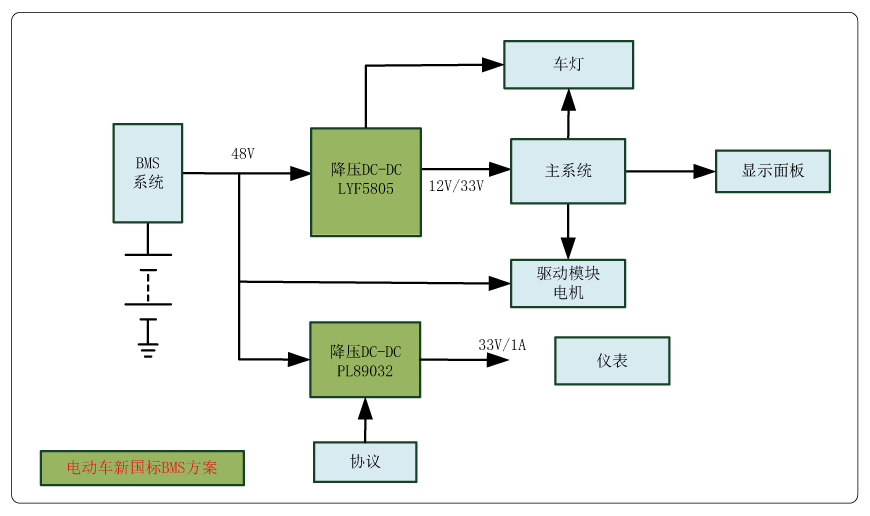

電動車新國標BMS利用計劃
電動車新國標BMS利用計劃
|
